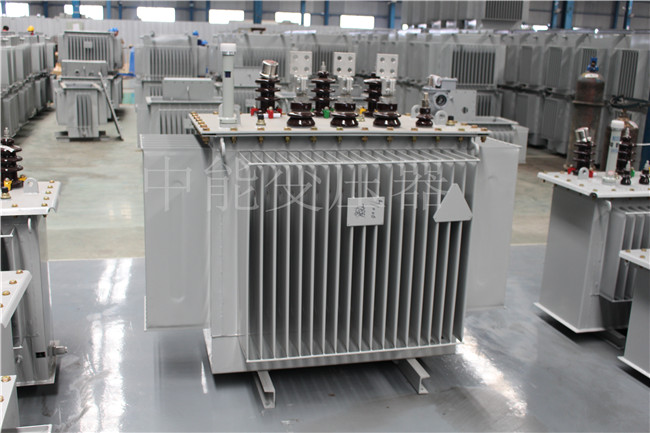

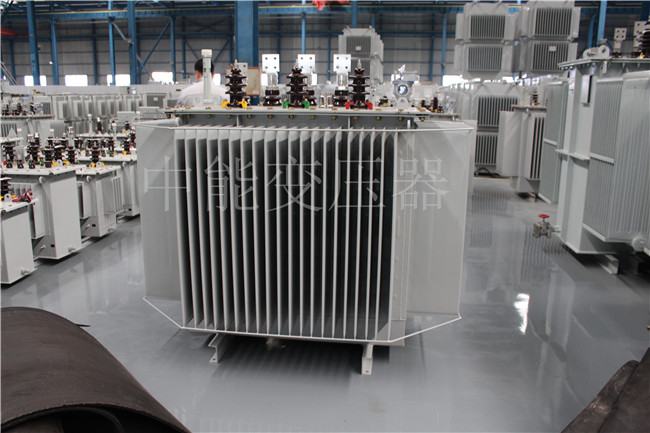

S22變壓器是一款新型的一級能效油浸式變壓器，以下是關于它的詳細介紹：

　　1. 基本型號與含義

　　- “S”代表油浸式，“22”通常與變壓器的設計、冷卻方式或性能等級有關，具體含義需參照制造商說明。其型號一般包含S22前綴，后跟容量標識，如S22-2500KVA-NX1，其中2500KVA代表額定容量，NX1表示符合一級能效標準。

　　2. 主要參數范圍

　　- 額定容量：覆蓋30kVA至2500kVA(部分資料提到可達31500KVA)，滿足從小型到中大型的電力需求。

　　- 額定電壓：常見配置包括10KV/0.4KV、6KV/0.4KV等，適用于不同電網接入點;也有35KV等更高電壓選項。

　　- 相數與頻率：三相，50Hz，符合中國及大多數國家的電力系統標準。

　　- 冷卻方式：支持AN(自然風冷)和AF(強迫風冷)，根據功率和使用環境靈活選擇。

　　- 繞組連接組標號：常見的有Yyn0或Dyn11，影響電壓輸出和相位關系。

　　- 短路阻抗：通常在4%至6%之間，關乎短路電流和保護設備的選擇。
